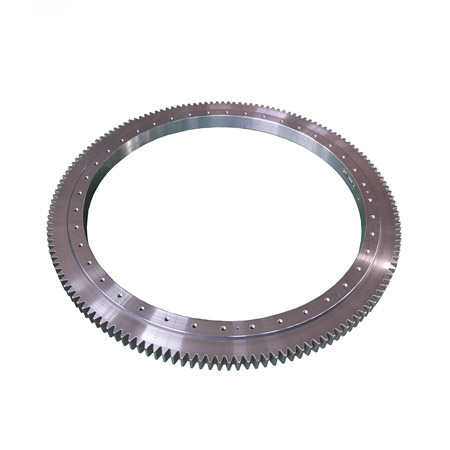

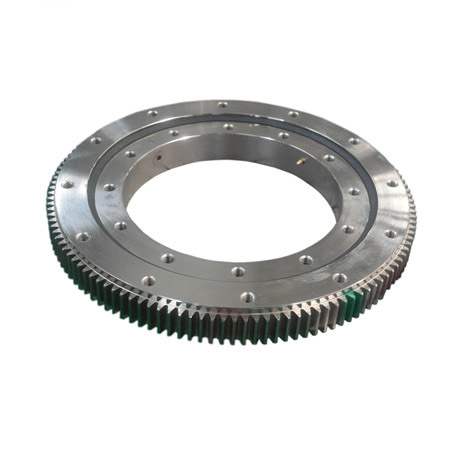

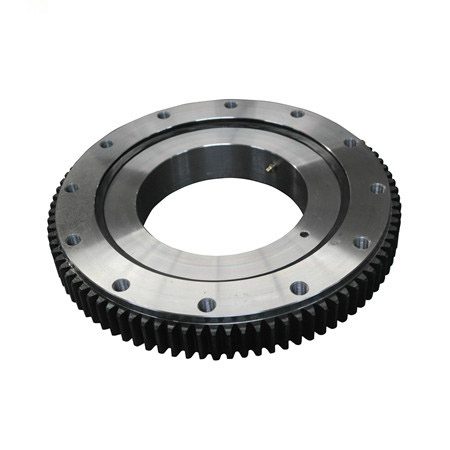

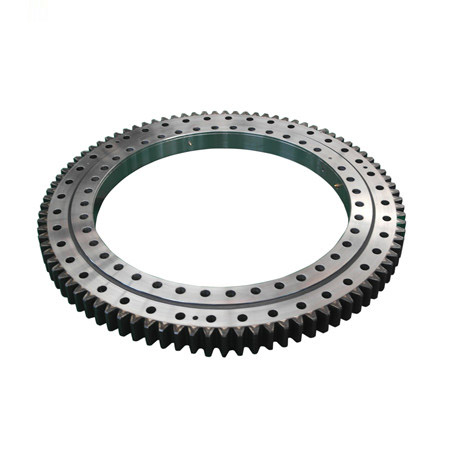

单排四点接触球式回转支承（Q系列回转支承）由两个座圈组成，结构紧凑，重量轻，钢球与圆弧滚道四点接触，能同时承受轴向力，径向力和倾翻力矩，回转式输送机，焊接操作机，中小型起重机和挖掘机。
注：
1、n1为润滑油孔数。油杯M10×1 JB/T7940.1 ~ JB/T7940.
2、根据应用情况用户可指定油孔位置。
型号 | 尺寸（mm） | 齿轮参数 | 重量（Kg） | 图纸下载 | ||||
外径 | 内径 | 高度 | 模数 | 齿数 | 变位 | |||
QW.315.20 | 406 | 222 | 60 | 3 | 140 | -0.5 | 35 | |
QW.710.20 | 804 | 614 | 70 | 5 | 166 | -0.5 | 99 | |
QN.800.25 | 908 | 694 | 78 | 6 | 110 | -0.5 | 142 | |
QN.1000.32 | 1124 | 880 | 90 | 8 | 105 | -0.5 | 230 | |
QU.1600.40 | 1744 | 1458 | 102 | / | / | / | 509 | |
QU.2000.50 | 2166 | 1834 | 124 | / | / | / | 891 | |
