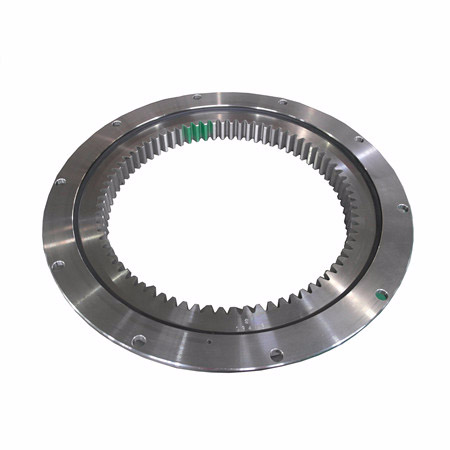

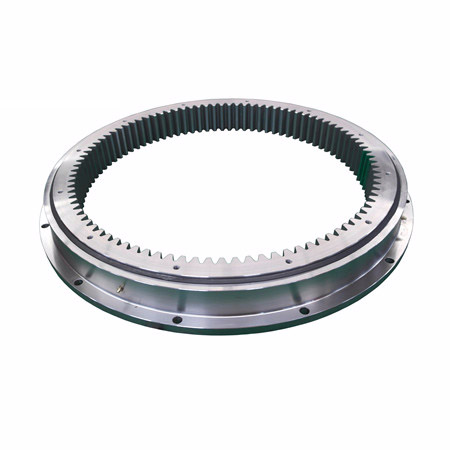

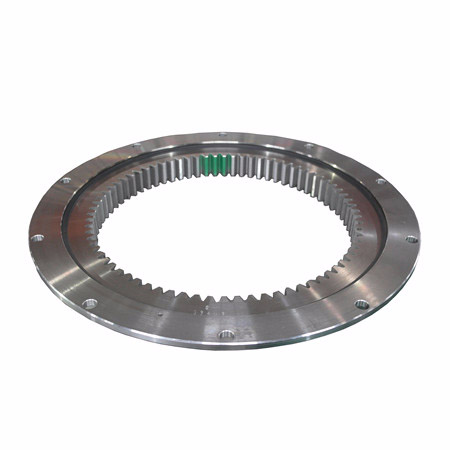

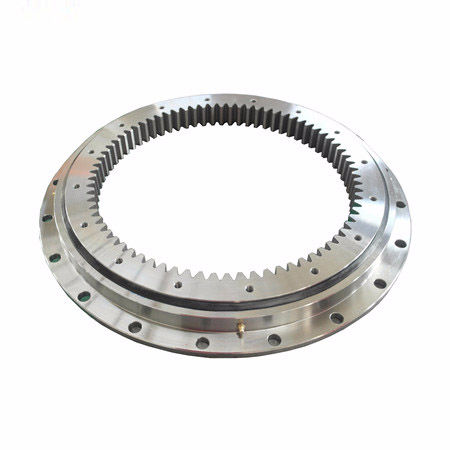

轻型回转支承（WD系列回转支承）具有与普通回转支承相同的结构形式，重量轻，转动 灵活。广泛应用于食品机械、灌装机械而、环保机械等领域。
注：
1、n1为润滑油孔数。油杯M8×1 JB/T7940.1 ~ JB/T7940.2。根据应用情况用户可指定油孔位置。
2、km为削顶量。
型号 | 尺寸（mm） | 齿轮参数 | 重量（Kg） | 图纸下载 | ||||
外径 | 内径 | 高度 | 模数 | 齿数 | 削顶 | |||
WD-230.20.0414 | 518 | 304 | 56 | / | / | / | 23.0 | |
WD-231.20.0544 | 640.8 | 434 | 56 | 6 | 105 | -0.6 | 39.2 | |
WD-232.20.0644 | 748 | 547.5 | 56 | 6 | 92 | -0.6 | 43.4 | |
WD-060.20.0744 | 816 | 672 | 56 | / | / | / | 52 | |
WD-061.20.0844 | 950.4 | 772 | 56 | 8 | 117 | -0.8 | 71 | |
WD-062.20.0944 | 1016 | 841.6 | 56 | 8 | 107 | -0.8 | 76 | |
